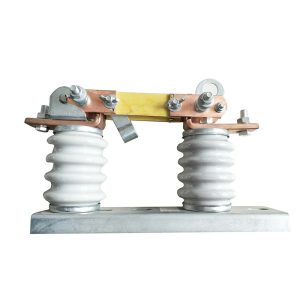

Прымяненне высокавольтных выключальнікаў адключэння ў энергетычных сістэмах

Прымяненне высокавольтных выключальнікаў адключэння ў энергетычных сістэмах у асноўным адлюстроўваецца ў наступных асноўных галінах, і іх функцыі круцяцца вакол “ізаляцыі бяспекі”, якія павінны строга прытрымлівацца прынцыпу працы без нагрузкі:

1. Прымяненне асноўнай функцыі
Бяспека, абслугоўванне і ізаляцыя
Падчас тэхнічнага абслугоўвання абсталявання пасля адкрыцця ўтвараецца бачная кропка разрыву, каб гарантаваць, што абсталяванне, якое капітальна рамонтуецца, надзейна ізалявана ад тоўстай часткі і забяспечыць бяспеку працы персаналу. Падчас працы выключальнік павінен быць адключаны першым, а затым выключальнік адключэння павінен быць выкарыстаны, каб сфармаваць фізічны ізаляцыйны зазор

Супрацоўнічаць з эксплуатацыяй аўтаматычнага выключальніка
Поўнае пераключэнне ланцугоў у супрацоўніцтве з аўтаматычнымі выключальнікамі:
Працэс перадачы магутнасці: спачатку зачыніце выключальнік адключэння харчавання → затым зачыніце выключальнік на баку нагрузкі → нарэшце зачыніце выключальнік.
Працэс адключэння электраэнергіі: спачатку зламаць аўтаматычны выключальнік → затым зламаць выключальнік баку нагрузкі → нарэшце зламаць выключальнік харчавання.
Гэтая паслядоўнасць абмяжоўвае маштаб аварыі і дазваляе пазбегнуць уплыву на сістэму аўтобуса

2. Спецыяльны сцэнар аперацыі
Аперацыя зваротнай брамы
Пераключэнне аперацыйнай лініі ў сістэме з падвойнай шынай (напрыклад, пераўтварэнне шыны) і рэалізаваць перадачу ланцугоў паміж рознымі шынамі з дапамогай выключальнікаў для забеспячэння бесперапыннасці харчавання

Праца ланцуга малога току
Дазваляе прамую працу пры строгіх абмежавальных умовах току:
Тып аперацыі Бягучы ліміт Тыповы сцэнар Прыклад
Трансфарматар холавога ходу ≤2A ўзбуджэнне ток трансфарматары ніжэй 35 кВ / 1000 кВА

Ток ёмістасці лініі без нагрузкі ≤5A 10kV / 5km паветранай лініі

Трансфарматар напружання / разраднік перанапружання Надзвычай малы ток без нагрузкі Другасная бакавая пятля абсталявання

3. Асноўныя моманты правілаў бяспекі
Катэгарычна забаронена працаваць з нагрузкай
Паколькі няма прылады дугатушэння, ток працоўнай нагрузкі або ток кароткага замыкання прывядзе да кароткага замыкання, выклікаючы выбух абсталявання або асабісты няшчасны выпадак

Механізм блакавання з’яўляецца абавязковым
Механічная / электрычная блакаванне павінна быць усталявана з аўтаматычным выключальнікам, каб гарантаваць, што выключальнік можа працаваць пасля адключэння аўтаматычнага выключальніка

Канфігурацыя абароны зазямлення
Для мадэляў з зазямленнем нож вароты (напрыклад, GW5-DDW), зазямленне нож зачыняецца падчас тэхнічнага абслугоўвання, каб вызваліць рэшткавы зарад і прадухіліць індукаванае паразу электрычным токам

4. Прыклады тыповых сцэнарыяў прымянення
Тэхнічнае абслугоўванне падстанцыі: ізаляваць няспраўны трансфарматар, сфармаваць бачную кропку разрыву і павесіць зазямленне провада

Пераключэнне шыны: Пераносіць нагрузку ад працоўнай шыны да рэзервовага рэжыму ў сістэме з двума шынамі

Падзел току кандэнсатара: пераключэнне кабеля без нагрузкі на кароткія адлегласці (значэнне току кандэнсатара павінна быць праверана)

⚠️ Жалезнае правіла эксплуатацыі: Перад любой аперацыяй неабходна двойчы пацвердзіць, што аўтаматычны выключальнік знаходзіцца ў адкрытым стане і што няма току, які праходзіць праз кіраваную ланцуг
15。 У выпадку няправільнай працы:

Дуга, якая генеруецца пры закрыцці нагрузкі: забараняе адкат, каб прадухіліць пашырэнне дугі;
Пачатковая дуга пераключэння нагрузкі: хутка паўторна зачыніць; Калі ён будзе цалкам адключаны, ён застанецца ў дзяржаве.

Як “вароты бяспекі” энергетычнай сістэмы, асноўнае значэнне высокавольтнага выключальніка з’яўляецца дасягненне фізічнай ізаляцыі праз бачныя кропкі спынення, і з’яўляецца незаменным асноўным абсталяваннем для абслугоўвання сеткі і рэгулявання рэжыму працы
