Виды и модели высоковольтных выключателей-разделителей

Виды и модели высоковольтных выключателей-разделителей

Тыпы і мадэлі высакавольтных выключальнікаў можна падсумаваць наступным чынам:

1. Асноўныя метады класіфікацыі
Па месцы ўстаноўкі:
Унутраны тып (серыя GN): кампактная структура, тры фазы часта ўсталёўваюцца на адным шасі, выкарыстоўваючы прастакутныя медныя нажы для забеспячэння праводнай стабільнасці, якія звычайна выкарыстоўваюцца ў сістэмах размеркавання электраэнергіі
Вонкавы тып (серыя GW): Ён мае пыланепранікальную і вільгацятрывалую канструкцыю, і звычайна выкарыстоўваецца ў якасці двайны фарфоравай канструкцыі калоны і круціцца праз папярочныя спасылкі, прыдатныя для адкрытых месцаў, такіх як падстанцыі.

У адпаведнасці з рэжымам руху дзвярнога ножа:

Гарызантальнае кручэнне і вертыкальнае кручэнне
Тып арэлі: традыцыйная структура, непасрэдна пампуецца і зачыняецца нажом варот.
Паваротны тып стілуса (напрыклад, GN30-12): стілус круціцца, каб дасягнуць адкрыцця і закрыцця, з кампактнай структурай і моцнымі характарыстыкамі ізаляцыі
‌
Па канфігурацыі зямлі:

З нажом зазямлення вароты (мадэль з “D”): такія як GW5-110D, забяспечваюць бяспечнае зазямленне падчас тэхнічнага абслугоўвання.
Без зазямлення ножа варот: Базавая мадэль не мае спецыяльнай маркіроўкі.
‌
Іншыя катэгорыі :

Колькасць полюсаў: уніпалярны тып, трохполюсны тып
Колькасць ізаляцыйных слупоў: аднакалонкі, двухкалонкі, трохкалонкі тыпу
Механізм працы: ручной, электрычны, пнеўматычны

2. Аналіз агульных мадэляў
Тыповыя ўнутраныя мадэлі:
GN19-10: Намінальнае напружанне 10 кВ, канчатковы пік праходжання току 52 кА / RMS 30 кА

GN19-10C: Дызайн з курткай для павышэння ізаляцыі

GN30-12: Паваротны стілус для сістэм 12kV

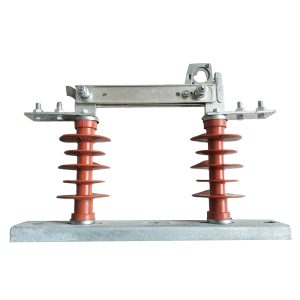

Тыповыя вонкавыя мадэлі:
GW1-10 / 400: Намінальны ток 400A, канчатковы пікавы ток 25kA

Серыя GW5: пятнаўстойлівы тып (з пазнакай “W”), вышынны тып (з пазнакай “G”)

3. Правілы наймення мадэлі (узяўшы GN30-12D / 1000 у якасці прыкладу)
G: Адключыць выключальнік
N: Унутраны тып (калі гэта W, гэта азначае на адкрытым паветры)
30: Дызайн серыйны нумар
12: Намінальнае напружанне 12kV
D: З зазямленнем вароты разака (без літар, без зазямлення)
1000: Намінальны ток 1000A
