Як працуе самазамыкаючае прылада пад’ёмніка сталёвай пласціны?

Як працуе самазамыкаючае прылада пад’ёмніка сталёвай пласціны?

Самоблокирующее прылада сталёвай пласціны пад’ёмных плоскасцяў з’яўляецца асноўнай канструкцыяй для забеспячэння бяспекі ўздыму, яго прынцып канструкцыі заснаваны на гравітацыйным прывадзе, механічным блакаваннем, асноўная логіка з’яўляецца: выкарыстоўваючы гравітацыю сталёвай пласціны падчас пад’ёму або сілавага стану самога пад’ёмнага заціску, прывадныя запорныя часткі аўтаматычна заціскаюцца або блакуюцца, прадухіляючы пад’ёмную сківіцу ад паслаблення з-за вібрацыі, змены нагрузкі і іншых нечаканых сітуацый у працэсе ўздыму, сутнасць заключаецца ў тым, каб дасягнуць бяспекі блакавання з самой нагрузкай».
1. Асноўная логіка дызайну: “Чым больш сілы, тым больш заблакавана”
Ключ да самазамыкаючага прылады заключаецца ў тым, што “сіла блакавання станоўча карэлюе з пад’ёмнай нагрузкай” – чым цяжэй пад’ёмная сталёвая пласціна, тым мацней сіла заціску / заціску фіксацыйнага кампанента на сталёвай пласціне; Наадварот, пры зняцці грузу сіла блакавання аўтаматычна знікае, і пад’ёмнік можна лёгка адкрыць. Гэтая канструкцыя дазваляе пазбегнуць рызыкі “абапіраючыся на ручную блакаванне” (напрыклад, ручное, забываючы заблакаваць або не блакаць шчыльна), і рэалізуе аўтаматычны кантроль бяспекі “блакаванне пры ўздыме і разблакоўцы пры разгрузцы”.
2. Агульныя самаблакуючыя структуры і прынцыпы працы (прымаючы 3 тыпу асноўных ліфтэраў у якасці прыкладаў)
Розныя тыпы сталёвых пласціновых пад’ёмнікаў (гарызантальны кран, вертыкальны кран, пераваротны кран), з-за розных напрамкаў пад’ёму (гарызантальны / вертыкальны) і рэжыму сілы, структура самаблакавальнага прылады трохі адрозніваецца, але асноўны прынцып той жа, ніжэй прыведзены найбольш тыповыя 3 тыпу:
1. Крыжаваная вешалка: “рычаг-фіксацыя” самаблакаванне (найбольш часта выкарыстоўваецца)
Гарызантальныя пад’ёмныя плоскасці выкарыстоўваюцца для падняцця сталёвай пласціны гарызантальна (напрыклад, пераклад пласціны), а яго самафіксуецца прылада складаецца з рухомых сківіц, рычага, які самафіксуецца, собачкі (або варэнне) і зваротнай спружыны, і працоўны працэс дзеліцца на 3 этапы:

Крок 1: Перад тым, як павесіць – разблакаваць стан
Калі не вісіць, зваротная спружына падняць “самоблокирующий рычаг”, а собачка (або заціск) аддзяляецца ад зубчастай канаўкі рухомых сківіц, якія можна свабодна адкрываць і зачыняць: сківіцы выцягваюцца ўручную, каб прыціснуць захопы да краю сталёвай пласціны (сківіцы кусаюць верхнюю і ніжнюю паверхні сталёвай пласціны).
Крок 2: Пры ўздыме – аўтаматычна блакаваны
Калі кран цягне “кольца” пад’ёмніка ўверх, цягае сіла кольца будзе прыводзіць у рух “самоблокующий рычаг” круціцца праз “рычаг прывада”:
Адзін канец рычага цягне ўніз сілай цягі кольца, а другі канец (які злучае запашвальнік) падымаецца ўверх, так што фіксатор шчыльна ўбудаваны ў “зубчатую канаўку рухомай сківіцы”;
У той жа час, чым больш пад’ёмная нагрузка, тым мацней сіла цягі пад’ёмнага кольца на рычагу, тым шчыльней сетка фіксатара і зубчастка, а рухомыя сківіцы цалкам заблакаваныя і не могуць быць адкрыты вонкі (нават калі сталёвая пласціна злёгку дрыжыць, cinger прадухіліць ўцягванне фіксатора), каб гарантаваць, што сталёвая пласціна не ўпадзе.
Крок 3: Пасля разгрузкі – аўтаматычна разблакаваць
Пасля таго, як сталёвая пласціна прызямляецца і нагрузка знікае, нацяжэнне пад’ёмнага кольца вызваляецца, зваротная спружына штурхае самафіксуецца рычаг назад у зыходнае становішча, фіксатор аддзяляецца ад зубоў, а рухомыя сківіцы аднаўляюцца на свабоду, якую можна адкрыць і зняць уручную.

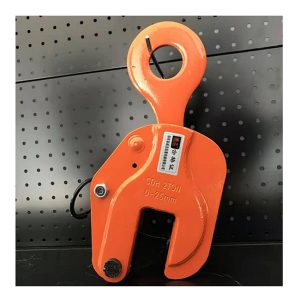

2. Вертыкальны пад’ёмнік: “Эксцэнтрычны вал – трэнне” самаблакуючы (для вертыкальнага ўздыму)
Вертыкальныя пад’ёмныя абцугі выкарыстоўваюцца для ўздыму і транспарціроўкі сталёвых пласцін вертыкальна (напрыклад, сталёвыя пласціны апрацоўваюцца вертыкальна), і іх самаблакавальнасць абапіраецца на эксцэнтрычны заціскны вал + трэнне, а структура больш лаканічная, а ядро з’яўляецца “самафіксуючыя характарыстыкі эксцэнтрычнага вала”:

Заціскная частка пад’ёмніка ўяўляе сабой эксцэнтрычна распрацаваны вал (эксцэнтрычны заціскны вал), “цэнтр цяжару” якога не супадае з “верціцца воссю” (ад пэўнай адлегласці).
Пры падвешванні: ўручную павярніце эксцэнтрыкавы вал і заціскаеце край сталёвай пласціны паміж “эксцэнтрыкавы вал” і “фіксаваным заціскам корпуса” (у гэты час ён не цалкам зафіксаваны, толькі папярэдняе заціск).
Пры ўздыме: калі кран цягне кольца ўверх, цягненне кольца будзе прыводзіць у рух “эксцэнтрычны заціскны вал” злёгку круціцца вакол вала – паколькі вал эксцэнтрычны, “частка, дзе эксцэнтрычны вал і сталёвая пласціна” будзе далей сціскаць сталёвую пласціну пасля кручэння, і чым большая нагрузка, тым мацней сіла экструзіі (“заціскны момант,” створаны эксцэнтрычнай адлегласць, павялічваецца з павелічэннем нагрузкі);
У той жа час, статычнае трэнне паміж сталёвай пласцінай, эксцэнтрычным валам і фіксаваным корпусам заціску таксама будзе павялічвацца з павелічэннем сілы экструзіі (трэнне = станоўчы ціск × каэфіцыент трэння), і, нарэшце, “экструзійная сіла + трэнне” разам блакуе сталёвую пласціну ў корпусе заціска і не можа слізгаць (трэнне ў вертыкальным кірунку цалкам кампенсуе цяжар сталёвай пласціны).
Пасля разгрузкі: нагрузка знікае, экструзійная сіла эксцэнтрычнага вала вызваляецца, і сківіцу можна адкрыць, паварочваючы эксцэнтрыкны вал уручную ў зваротным парадку.
3. Фліп Lifter: “Двайны рычаг Linkage” Самафіксуючы (сталёвая пласціна Flipping + Lifting)
Самоблокирующее прылада ўяўляе сабой двухрычажную канструкцыю злучэння, уключаючы “асноўны заціскны рычаг” і “самоблокующий падрычаг”, а прынцып працы:

Перад перагортваннем: пад’ёмныя абцугі выкарыстоўваюцца парамі (2 або 4), заціснутыя з абодвух бакоў сталёвай пласціны адпаведна; Асноўны заціскны рычаг рэгулюецца ўручную так, што сківіцы кусаюць сталёвую пласціну, у гэты час самафіксуецца падрычаг знаходзіцца ў “папярэдне націснутым стане” (не цалкам заблакаваны).
Пры перавароце / ўздыме: кран цягне вяроўку, з аднаго боку, ён прыводзіць у рух сталёвую пласціну да перавароту, а з другога боку, “асноўны заціскны рычаг” націскаецца ўніз пад нагрузкай; Ціск асноўнага рычага перадаецца на “самаблокуючыся субрычаг”, які прыціскае субрычаг да паверхні пласціны (альбо ўбудаваны ў зубчатку сківіцы) для стварэння “двухбаковага замка” – які прадухіляе слізгаценне пласціны ў бакавым плане пры перагортванні і прадухіляе паслабленне сківіц з-за моманту перагортвання.
На працягу ўсяго працэсу, чым больш кут павароту і цяжэйшая нагрузка, тым мацней сіла блакавання субрычага, цалкам пазбягаючы “рызыкі заціску” ў працэсе перагортвання.
3. Ключавая гарантыя самазамыкаючага прылады: “абарона ад збояў”
Для далейшага павышэння бяспекі, самаблакуецца прылада высакаякаснага пад’ёмніка таксама распрацавана з “адмоўнай структурай”, такой як:

Падвойнае блакаванне: Некаторыя пад’ёмнікі ўтрымліваюць як фіксацыйнае блакаванне», так і трэнне блакавання», нават калі адзін набор канструкцый злёгку зношаны, іншы набор усё роўна будзе эфектыўным;
Абарона ад перагрузкі: Калі нагрузка перавышае намінальнае значэнне, рычаг, які самаблакуецца, выклікае “дэфармацыю перагрузкі” (а не паломку), што не толькі дазваляе пазбегнуць агульнага пашкоджання пад’ёмніка, але і нагадвае аператару пра “перагрузку” праз дэфармацыю;
Анты-няправільная эксплуатацыя: Калі сталёвая пласціна не заціснутая, самазамыкаецца прылада будзе заціскаць пад’ёмнае кольца, так што пад’ёмнае кольца не можа быць напружана (не можа быць паднята), і аператар вымушаны “заціснуць першым, а затым падняць”.
Рэзюмэ
Сутнасць самаблакавальнага прылады пад’ёмніка сталёвай пласціны заключаецца ў “выкарыстанні механічных прынцыпаў (рычаг, эксцэнтрысітэт, трэнне) для пераўтварэння пад’ёмнай нагрузкі ў сілу блакавання”, і рэалізаваць логіку бяспекі “чым цяжэй нагрузка, тым шчыльней замак”. Яго асноўная перавага заключаецца ў тым, што ён “не патрабуе ручнога ўмяшання”, што ліквідуе патэнцыйныя небяспекі, выкліканыя “памылкамі ў эксплуатацыі чалавека” з канструкцыі, і з’яўляецца незаменнай “лініяй абароны бяспекі” ў аперацыях па ўздыме сталёвых пласцін.
