Падзенне засцерагальніка з’яўляецца шырока выкарыстоўваным выключальнікам абароны ад кароткага замыкання ў сістэме размеркавання 10 кВ, у асноўным выкарыстоўваецца для абароны высакавольтнага боку размеркавання лініі і трансфарматараў. Вось яго асноўныя высновы:

1. Асноўная структура і склад

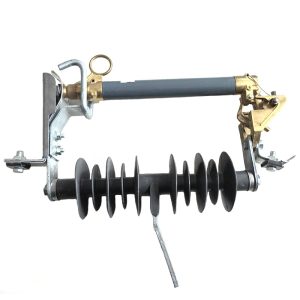

Асноўныя кампаненты: Ён складаецца з трох частак: ізаляцыйная падтрымка, дынамічны і статычны кантакт, засцерагальнік трубы, унутраны пласт засцерагальніка трубы дугі тушэння трубы (чырвоная сталёвая папера або шаўковіцы кары матэрыял), а знешні пласт фенольная папяровая трубка або эпаксідная шкловалакно тканіны трубы.
Асаблівасці ўстаноўкі: Вось засцерагальніка нахіленая на 25 ° да вертыкальнай лініі, каб гарантаваць, што ён можа плаўна падаць пасля засцерагальніка.
2. Прынцып працы
Працэс засцерагальніка: Ток замыцця засцерагае засцерагальнік, вырабляючы дугу, і дуга, якая тушыць трубку, раскладае газ, утвараючы падоўжную дугу паветранага патоку высокага ціску.
Механічнае дзеянне: Спружына нацяжэння вызваляе энергію ў момант засцерагальніка, засцерагальнік падае ≤ 300 мс, а адлегласць падзелу ≥ 150 мм.
3. Аперацыйныя характарыстыкі
Паслядоўнасць адключэння электраэнергіі: спачатку пацягнуць сярэднюю фазу (фаза B), затым пацягнуць падветренную баковую фазу (фаза C) і, нарэшце, пацягнуць наветренную баковую фазу (фаза A), каб пазбегнуць кароткага замыкання паміж фазамі дугі.
Паслядоўнасць перадачы магутнасці: спачатку аб’яднайце наветренную баковую фазу (фаза A), затым падветраную фазу (фаза C) і, нарэшце, сярэднюю фазу (фаза B).
Ключавыя моманты аперацыі:
Выкарыстоўвайце ізаляцыйныя слупы (даўжыня ≥ 1,8 м), носіце ізаляваныя пальчаткі і акуляры.
Пры закрыцці неабходна працаваць “павольна-хутка-павольна,” каб пазбегнуць механічнага ўздзеяння.
4. Тэхнічныя параметры і выбар
Намінальнае напружанне: звычайна 10 кВ, некаторыя мадэлі падтрымліваюць 35 кВ.
Выбар засцерагальніка: Ён павінен быць вызначаны ў адпаведнасці з характарыстыкамі часу і току ахоўваецца аб’екта і ўзаемадзеяння верхняй і ніжняй ступені.
Адаптыўнасць навакольнага асяроддзя: Працоўная тэмпература -30 °C ~ + 40 °C, вышыня ≤1000m (параметры павінны быць выпраўлены на вялікай вышыні).
5. Сцэнары прымянення
Абарона размеркавальнага трансфарматара: у якасці асноўнай абароны, ён таксама мае функцыю ізаляцыйнага выключальніка.
Спецыяльныя сцэнарыі: Спецыяльная мадэль для ветрапаркаў прымае ветраахоўную канструкцыю і падтрымлівае хуткасць ветру 50 м / с.
6. Тэхналагічнае развіццё
Інтэлектуальнае паляпшэнне: Пасля 2022 года з’явяцца інтэлектуальныя прадукты, якія інтэгруюць абарону ад перагрузкі, маніторынгу тэмпературы і бесправадной перадачы.
Інавацыі ў матэрыялах: У 2025 годзе новая схема выкарыстоўвае ізаляцыйныя матэрыялы TPE для паляпшэння сферычнай кантактнай структуры для вырашэння праблемы перашкод.
