Як выбраць спецыфікацыю мадэлі накладнага кабеля з медным стрыжнем у адпаведнасці з вашымі патрэбамі？

Як выбраць спецыфікацыю мадэлі накладнага кабеля з медным стрыжнем у адпаведнасці з вашымі патрэбамі？

Выбар паветраных кабеляў з медным стрыжнем прадугледжвае ўсебаковы разгляд электрычных уласцівасцяў, механічнай трываласці, прыстасаванасці да навакольнага асяроддзя і эканоміі, і ніжэй прыведзены асноўныя крокі:

Удакладніце параметры патрабаванняў

Бягучая нагрузка і напружанне: Пачніце з разліку максімальнай токавай нагрузкі ланцуга (ампер) і ўзроўню напружання (напрыклад, нізкага напружання ≤1 кВ або сярэдняга напружання 1-35 кВ). Напрыклад, ток контуру асвятлення нізкі (каля 10-16 А), а кабелі невялікага перасеку не з’яўляюцца абавязковымі; у той час як асноўная лінія або абсталяванне высокай магутнасці павінна несці больш высокі ток (напрыклад, 30-40 А і больш).
Асяроддзе кладкі: Ацаніць фактары навакольнага асяроддзя, такія як вільготнасць, солевы туман, механічнае напружанне (напрыклад, гнуткая структура, неабходная для правадыроў трансфарматара), або агрэсіўныя ўмовы (пераважна медныя стрыжні ў прыбярэжных і хімічных раёнах).
Выберыце асноўную мадэль

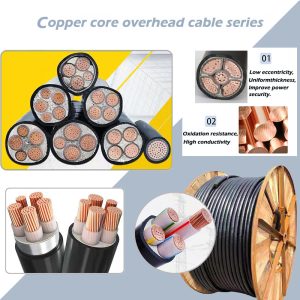

Распаўсюджаныя мадэлі паветраных кабеляў з медным стрыжнем ўключаюць у сябе:

JKYJ: Медны стрыжнік сшытай поліэтыленавай ізаляцыі, выдатныя электрычныя характарыстыкі (доўгатэрміновая працоўная тэмпература 90 °C), падыходзіць для сцэнарыяў высокай надзейнасці, такіх як гарадскія размеркавальныя сеткі або праводка ў шчыльна забудаваных раёнах.
Серыя YJV: ізаляцыя з медным стрыжнем XLPE, намінальнае напружанне дзеліцца на нізкае напружанне (0,6 / 1 кВ) і сярэдняе напружанне (8,7 / 15 кВ), радыус выгібу не менш чым у 15 разоў знешні дыяметр, падыходзіць для камерцыйных складаных магістральных ліній або прамысловага высакавольтнага размеркавання электраэнергіі.
Спецыяльныя мадэлі: NH-YJV (ізаляцыя лушчакавага пояса) для вогнетрывалых патрабаванняў, WDZA-YJY (без галагенаў і з нізкім утрыманнем дыму) для вогнеахоўных асяроддзяў.
Вызначце спецыфікацыі

Плошча папярочнага перасеку правадыра: Адпаведнасць у адпаведнасці з патрабаваннямі да ампазіцыі:
1,5 мм²: Падшыпнік 10-16A, падыходзіць для ліній асвятлення.
2,5 мм²: Перанос 16-25A, падыходзіць для звычайных разетак і электрычных прыбораў малай магутнасці.
4-6 мм²: Нясіце 25-40A, рэкамендуецца для абсталявання высокай магутнасці, такіх як кандыцыянеры або электрычныя воданагравальнікі; 6 мм² пераважней для частага пачатку.
≥10 мм²: Выкарыстоўваецца для інжынернай перадачы магутнасці, такіх як YJV-3×150 + 2×70 з магутнасцю, якая нясе 345A ў паветры.

Ізаляцыя і абарона: Таўшчыня сшытага пласта ізаляцыі з сшытага поліэтылену (XLPE) павінна адпавядаць стандарту (напрыклад, кабель сярэдняга напружання ≥4,5 мм); агрэсіўнае асяроддзе плюс паўправоднае экранаванне для павышэння надзейнасці.
Прапановы па аптымізацыі сцэнарыяў прыкладанняў
Высокае механічнае напружанне асяроддзя (напрыклад, перасячэнне паветранай лініі): мадэль JKYJ з’яўляецца пераважнай, яе трываласць на разрыў на 7-28% вышэй, чым у алюмініевага стрыжня, і ўстойлівасць да стомленасці моцная.
Бяспека і адпаведнасць: Пры выбары сертыфікаваных прадуктаў нацыянальнага стандарту плошча папярочнага перасеку і магутнасць павінны быць строга супастаўлены з фактычнай магутнасцю; Для праверкі напружання неабходна праверце падзенне напружання.
Эканамічныя кампрамісы: кошт меднага стрыжня вышэй, але перавагі энергаэфектыўнасці і тэрміну службы (> 30 гадоў) значныя; Алюмініевы стрыжань замяняецца толькі ў тым выпадку, калі ён лёгкі або на далёкія адлегласці над галавой.
Ключавыя моманты: Накладны кабель з медным стрыжнем незаменны ў эфектыўных сцэнарах харчавання, і выбар заснаваны на JKYJ або YJV, у спалучэнні з нагрузкай і навакольным асяроддзем для ўдакладнення спецыфікацый.
