Розніца паміж ізалятарамі стойкі і падвеснымі ізалятарамі

Розніца паміж ізалятарамі стойкі і падвеснымі ізалятарамі

Асноўнымі адрозненнямі паміж ізалятарамі і падвеснымі ізалятарамі з’яўляюцца іх канструкцыя, метады ўстаноўкі і сцэнары прымянення. Вось дэталёвае параўнанне:

1. Структурныя адрозненні

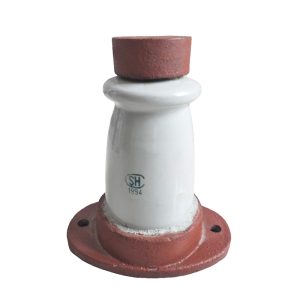

Ізалятар стойкі:

Ізалятары слупа звычайна ўсталёўваюцца вертыкальна, па форме слупа з перасекам, які падтрымліваецца правадамі.

Звычайна яны вырабляюцца з керамічных або кампазітных матэрыялаў і валодаюць моцнай трываласцю на разрыў і могуць вытрымліваць вялікія нагрузкі.

Падвесныя ізалятары:

Падвешаны ізалятар вешаецца на слуп з дапамогай кручка, а ізалятар звісае з слупа, і форма, як правіла, дыскападобная.

Звычайна яны складаюцца з некалькіх невялікіх ізалятараў, злучаных паслядоўна для павышэння ізаляцыі і дысперснага механічнага напружання.

2. Спосаб ўстаноўкі

Ізалятар стойкі:

Ізалятары стойкі звычайна ўсталёўваюцца непасрэдна на абсталяванні стойкі або падстанцыі і звычайна сустракаюцца ў лініях электраперадач нізкага і сярэдняга напружання.

Яны мантуюцца вертыкальна, нясуць драты і забяспечваюць электрычную ізаляцыю.

Падвесныя ізалятары:

Падвесныя ізалятары звычайна падвешваюцца на слупах высакавольтных ліній і падыходзяць для далёкіх ліній электраперадачы высокага напружання.

Гэты спосаб мантажу лёгка адаптавацца да выгібу і расцяжэння лініі.

3. Сцэнары прымянення

Ізалятар стойкі:

Ён падыходзіць для размеркавальных ліній нізкага і сярэдняга напружання, асабліва ў электраабсталяванні ўнутры падстанцый або энергетычных аб’ектаў.

Ён часта выкарыстоўваецца для ізаляцыі ізаляцыі абсталявання для забеспячэння электрабяспекі паміж абсталяваннем і праводкай.

Падвесныя ізалятары:

Ён у асноўным выкарыстоўваецца для падтрымкі і ізаляцыі высакавольтных ліній электраперадачы, асабліва ў паветраных лініях электраперадач, і падыходзіць для перадачы на вялікія адлегласці.

Ён падыходзіць для выкарыстання ў тых выпадках, калі патрабуецца вялікая адлегласць ізаляцыі, і можа вытрымліваць вялікія механічныя нагрузкі.

4. Механічныя ўласцівасці

Ізалятар стойкі:

Паколькі ён усталяваны вертыкальна, ён, хутчэй за ўсё, будзе несці бягучую нагрузку і вагу падтрымкі, а прадукцыйнасць на расцяжэнне моцная.

Падвесныя ізалятары:

Паколькі яны звычайна выкарыстоўваюцца ў высакавольтных лініях электраперадачы, падвешаныя ізалятары часта падключаюцца паслядоўна ў некалькі блокаў, каб павялічыць механічную нагрузку і ізаляцыйную здольнасць, якую яны могуць несці.

5. Тэхнічнае абслугоўванне і капітальны рамонт

Ізалятар стойкі:

Абслугоўванне і агляд адносна простыя з-за адносна фіксаванага становішча ўстаноўкі.

Падвесныя ізалятары:

Падвесныя ізалятары адносна складаныя для агляду і абслугоўвання, таму што яны звычайна размешчаны на больш высокіх узроўнях, патрабуючы спецыялізаванага паветранага абсталявання.

Рэзюмэ:

Ізалятар стойкі падыходзіць для выпадкаў нізкага напружання і сярэдняга напружання, а становішча ўстаноўкі адносна фіксаванае, у асноўным забяспечваючы падтрымку і ізаляцыю.

Падвесныя ізалятары ў асноўным выкарыстоўваюцца ў высакавольтных лініях электраперадачы, якія могуць вытрымліваць вялікія механічныя нагрузкі і звычайна патрабуюць паслядоўнага падлучэння некалькіх блокаў.

Выбар гэтых двух будзе вызначацца ў залежнасці ад узроўню напружання сістэмы харчавання, асяроддзя ўстаноўкі і патрабаванняў да нагрузкі.
